Smarte Rollos mit Shelly und Alexa extr3m einfach

August 23, 2020
Smarte Rollos
Smarte Rollos

Smarte Rollos mit Shelly und Alexa Sprachsteuerung sind ganz im Trend. Besonders im Sommer wenn Hitze herrscht und die Temperaturen klettern nach oben. Sie gehen aus dem Haus, es regnet draußen, später das Wetter ändert sich, die Sonne herrscht, wenn Sie wieder Heim kehren ist extrem heiß. Horror Szenario, aber nicht mehr mit Smarte Rollos.

Jetzt fragen Sie sich: Ist das teuer und brauche ich sicher Handwerker? Nein, geht ohne Handwerker und auch preiswert, wir zeigen Ihnen die Wege. Sie brauchen ein bisschen Geduld haben und die Beschreibung erst lesen und befolgen.

Smarte Rollos mit Shelly

Was ist Shelly? Das Shelly Modul ist WLAN fähige Unterputzmodul mit denen Rollos nachträglich Smart Home fähig gemacht werden können. Für die Rolladen, Markisen oder Jalousien benutzen wir genau das Shelly 2.5 Modul. Das Shelly Modul lässt sich bequem mit Android oder iOS App steuern, auch von unterwegs dank kostenlose Cloud. Hört sich gut an.

Wichtige Merkmale von Shelly Modul 2.5

  • Steuerung per WLAN mit Smartphone, Tablett oder PC.
  • App für Android und iOS Geräte.
  • Programmierbare Zeitschaltuhr (Wochenprogramm).
  • Steuerung mit bestehenden Taster oder Schalter, wichtig bei WLAN Ausfall.
  • Firmware Update – Aktualisierungen
  • Weboberfläche mit Zugangsdaten geschützt.
  • Kostenlose Anbindung an Shelly Cloud, ermöglicht Steuerung von Überall.
  • Shelly Modul besitzt Kalibrierungsfunktion für die Rollos, Markisen oder Jalousien.
  • Leichte Integration in die Smart Home Systeme.
  • Überlast- und Temperaturschutz
  • Maximaler Laststrom pro Ausgang 10 A / 230 VAC
  • Sehr leichte Inbetriebnahme.
  • Preis Leistung sehr gut.
  • Ausführliche deutschsprachige Betriebsanleitung.

Einbau von Shelly 2.5 Modul

Vorsicht: 230 VAC Lebensgefahr, wenn Sie sich nicht trauen, dann besser Elektriker beauftragen. Alle Arbeiten an die Elektroinstallation dürfen nur im stromlosen Zustand erfolgen.

Sie haben ganz normale Rolladensteuerung mit Taster oder Schalter? Bevor Sie anfangen das Modul einbauen müssen Sie Rollos stromlos machen, der Sicherungsautomat runter, noch einmal Kabelverbindungen mit Phasenprüfer oder Duspol kontrollieren ob alles stromlos ist. Der Taster (Schalter) ausbauen (Anschlüsse nicht trennen) und zuerst kontrollieren ob in Aussparung genug Platz besteht um das Shelly Modul einbauen und ob der Nullleiter vorhanden ist (blaue Ader). Shelly 2.5 Abmessungen 39 x 36 x 17 mm. Bevor Sie die Anschlüsse irgendwo trennen machen Sie mit Handy / Kamera ein Bild davon.

Unterputz-Abzweigdose
Die Abzweigdose

Empfehlung:

Echo Dot (3. Gen.) Intelligenter Lautsprecher mit Alexa, Anthrazit Stoff

Echo Dot (3. Gen.) Intelligenter Lautsprecher mit Alexa, Anthrazit Stoff
  • Unser beliebtester smarter Lautsprecher – Jetzt mit neuem Stoffdesign sowie verbessertem Lautsprecher für volleren und kräftigeren Klang.
  • Steuern Sie die Musikwiedergabe per Sprachbefehl – Streamen Sie Songs von Amazon Music, Spotify, TuneIn und weiteren. Sie können auch Hörbücher von Audible hören.
  • Vollerer, besserer Klang – Verbinden Sie das Gerät mit einem zweiten Echo Dot (3. Gen.) für vollen Stereosound. Füllen Sie Ihr Zuhause mit Musik mit kompatiblen Echo-Geräten in verschiedenen Räumen.
  • Stets bereit – Alexa kann Musik abspielen, Fragen beantworten, die Nachrichten und den Wetterbericht vorlesen, Wecker stellen, kompatible Smart Home-Geräte steuern und vieles mehr.
  • Bleiben Sie in Verbindung – Sie können Personen, die ein Echo-Gerät, die Alexa App oder Skype haben, per Sprachbefehl anrufen oder ihnen Nachrichten schicken. Verbinden Sie sich direkt über Drop In mit anderen Räumen in Ihrem Zuhause oder machen Sie eine Ankündigung auf allen kompatiblen Echo-Geräten.
48,72 €

Die normale Schalterdosen sind 40 mm bis 46 mm tief und 60 mm breit. Sie bieten genügend Platz für einen Schalter oder Tastereinsatz und bis vier Kabelanschlüsse. Wenn Sie jetzt feststellen das nicht ausreichend Platz vorhanden ist, dann besteht eine andere Lösung. Das Shelly 2.5 Modul müssen Sie dann in die Abzweigdose platzieren, befindet sich ungefähr 30 cm ab Decke. Die Abzweigdose ist größer und bietet ausreichend Platz für das Shelly Modul und dort kommen die Adern von Taster / Schalter mit Motor (hoch / runter) Ableitungen zusammen.

Zur Info: Grundsätzlich ist der Einbau von Shelly 2.5 Modul in der Rolladenkasten nicht möglich weil uns dort die Dauerphase für das Shelly Modul fehlt. Die Ausnahmen sind:

  • Sie haben die Möglichkeit eine Leitung zwischen Abzweigdose und Motor zu ziehen.
  • Zwischen die Abzweigdose und Motor ist 5-adriges Kabel gezogen. Der Motor braucht grundsätzlich 3 Adern eventuell 4 mit Erdung (grün / gelb), dann ist möglich eine Ader für die Dauerphase benutzen.
  • Sie wollen keine Taster / Schalter haben, dann einfach die Dauerphase mit eine Ader von Taster / Schalter mit Wago Klemme überbrücken, andere trennen und auch mit Wago Klemmen sichern. Die Unterputzdose mit Blindabdeckung zumachen.
  • Wenn das Shelly 2.5 Modul Platz in der Rolladenkasten findet, dann Modul und die Leitungen gerecht befestigen.

Anschluss von Shelly 2.5 Modul

Das Shelly 2.5 Modul Pinbelegung und Anschluss sieht so aus:

  • SW1 und SW2 Kontakte (Pins) sind Taster oder Schalter Eingänge. Dadurch wird Shelly 2.5 Modul auch mit Taster / Schalter gesteuert. Der vorhandener Rolladentaster / Schalter hat drei Anschlüsse, eine davon ist Dauerphase und andere zwei sind die Motor Ableitungen. Sie müssen zuerst die Dauerphase von Taster / Schalter trennen, mit Wago Klemme (5-fach) abzweigen und ein Teil wieder an Taster / Schalter anbinden und andere Teil an Shelly Pin L. Jetzt trennen Sie reihenweise die Motor Ableitungen von Taster / Schalter und verbinden Sie Shelly 2.5 Modul Pin 01 und 02, das sind jetzt die Ausgänge für Motorsteuerung.

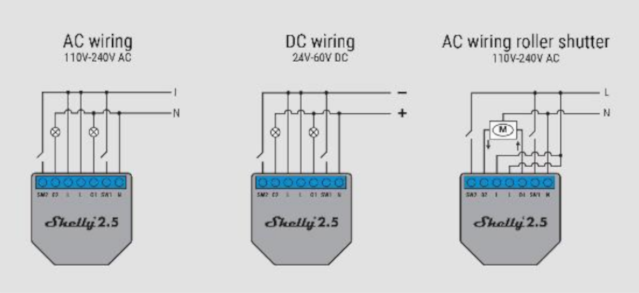

Shelly 2.5 Anschlussplan
Shelly 2.5 Anschlussmöglichkeiten
  • Pin L ist die Dauerphase für Shelly 2.5 Betrieb, eine Dauerphase (L) haben wir schon angeschlossen. Die Dauerphase nehmen wir von Wago Klemme (Abzweig) und verbinden mit leeren Shelly 2.5 Pin L.
haus-automatisierung.com Shelly 2.5 – Smarte Rollos
  • N ist der Nullleiter und muss in die Schalterdose vorhanden sein, verbinden mit Shelly 2.5 Pin N. Wenn der Nullleiter nicht vorhanden ist, dann bitte eine andere beschriebene Lösung anwenden. Anschlussplan (siehe Bild Anschlussmöglichkeiten oben) und die Pinbelegungen sind gleich.
  • Wenn alles geklappt hat, dann vorsichtig Strom einschalten und Taster / Schalter testen.

Shelly 2.5 mit WLAN verbinden

Die Smarte Rollos sind fast fertig, noch ist geblieben Anbindung an Heimnetzwerk (WLAN). Die Anbindung an WLAN, nicht vergessen Shelly 2.5 Modul in Router feste IP Adresse zuweisen.

Fritzbox Feste IP Adresse
Feste IP Adresse zuweisen
  • Zuerst App für Android oder iOS herunterladen und installieren, Shelly 2.5 Modul mit Strom versorgen.
  • Das Shelly Modul macht eigene WLAN erkennbar durch Wort Shelly in SSID WLAN Kennung. Sie müssen das Smartphone, Tablett oder PC mit Shelly WLAN verbinden.
  • Shelly Web ist unter http://192.168.33.1 erreichbar.

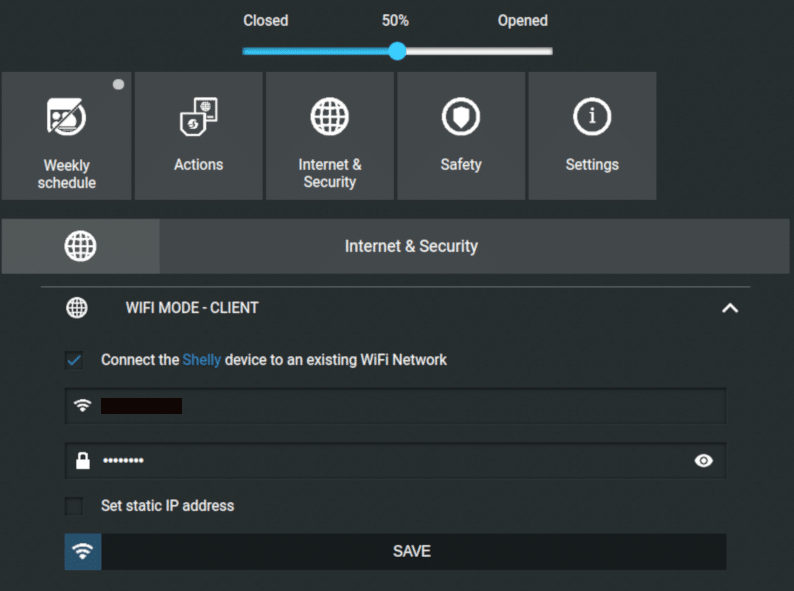

Shelly 2.5 WLAN
Shelly 2.5 ins WLAN einbinden
  • Internet & Security > WIFI Mode Client WLAN (Heimnetzwerk) Daten eintragen und speichern.
  • Settings > Device Type – Verbindungstyp auswählen Roller Shutter, Betrieb als Rolladensteuerung.
  • Settings > Firmware Update wenn vorhanden, dann starten.
  • Settings > OPEN/CLOSE WORKING TIME – Zeiteinstellung für Hoch und Runterfahren von Smarte Rollos.
  • Settings > POSITIONING CONTROLS – Einschalten von Position Control und Kalibrierung.
  • Internet & Security – Cloud Verbindung einschalten, Steuerung Smarte Rollos von Überall. Zuerst müssen Sie hier neues Konto erstellen.
  • Weekly Schedule – Zeitschaltuhr ist selbsterklärend, alle andere Einstellungen bitte aus Betriebsanleitung entnehmen.

Smarte Rollos mit Alexa

Wir gehen davon aus das Sie Amazon Alexa Sprachsteuerung gemäß Anleitung mit WLAN verbunden haben. Das Smartphone, Tablett oder PC mit Alexa Web verbinden (Alexa Android oder iOS App), sich anmelden auf Skills klicken und Shelly Skill suchen, finden und aktivieren. Wenn der Shelly Cloud Skill aktiviert ist, werden Sie automatisch zu Shelly Cloud weitergeleitet, dort müssen Sie sich anmelden. Ihr Amazon Alexa Gerät wird nach neuen Shelly Geräten suchen.

Alexa Shelly Skills
Alexa Shelly Skill

Zur Info: Vielleicht müssen Sie die Geräte in der Shelly App umbenennen, deutlichen Namen geben damit Alexa Sie leichter erkennen kann. Um eine besser Kontrolle zu haben, benennen Sie jedes Gerät in der Shelly Cloud Applikation mit einem Wort wie “Licht”, “Rollo”, etc. Amazon Alexa App bietet Möglichkeit die Gruppen zu bilden, um Shelly Geräte zu gruppieren. Alexa Shelly Skill Beschreibung finden Sie hier.

Wir haben dir mit “Smarte Rollos mit Shelly und Alexa extr3m einfach” Artikel weitergeholfen? Dann zeig dich erkenntlich und gib uns Daumen hoch. Vielen Dank schon mal!
