FHEM – Shelly Wifi Integration

By | 7. April 2019

Shelly 1, Shelly 2, ShellyPlug, Shelly4Pro sind die Aktoren des bulgarischen Herstellers Shelly. Es handelt sich um Wifi IP-basierte Schaltaktoren. Mit Shelly können Sie Ihre bestehende Elektroinstallation schnell und unkompliziert Smart machen. Die Shelly Aktoren werden dabei einfach hinter den Schalter oder Steckdose in die tiefe Unterputzdose installiert und sind steuerbar per Shelly App, Smart Home Software (z.B. FHEM, OpenHab), Alexa oder Google Home. Schalter Funktion bei Einsatz von Shelly Modul bleibt erhalten.

Wir zeigen in diesem Beitrag lediglich wie das Installieren und Konfigurieren verschiedener Programme, Plug-Ins bzw. Hardware funktioniert und übernehmen wir keine Haftung, jeglicher Art. Bei Nachmachen im Beitrag dargestellten, Handlungen bzw. Aktionen übernimmt die jeweilige Einzelperson Haftung für sich selbst.

Shelly 1 – Ins eigenes WLAN einbinden:

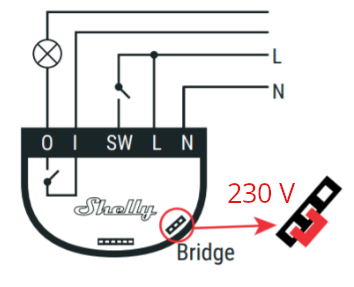

shelly 230 V JumperShelly 1 Aktor verbinden Sie zuerst mit 230 V (ACHTUNG: Lebensgefahr), Klemme L (Phase) und N (Nullleiter). Modul startet und baut eigenes Access Point erkennbar durch Name „Shelly55BE…“ Mit Hilfe von Tablett, PC oder Smartphone wählen Sie sich ins ungesichertes Shelly Netzwerk und danach starten Sie Internet Browser. Shelly Weboberfläche erreichen Sie unter: http://192.168.33.1, öffnen Sie Menüpunkt „Internet & Security“ und wählen „Wifi Mode Client > Connect the Shelly device to an existing WiFi Network, WLAN Zugang einrichten. Unter Menüpunkt „Restrict Login“ versehen Sie Zugang zum Shelly Weboberfläche mit Benutzername und Password.

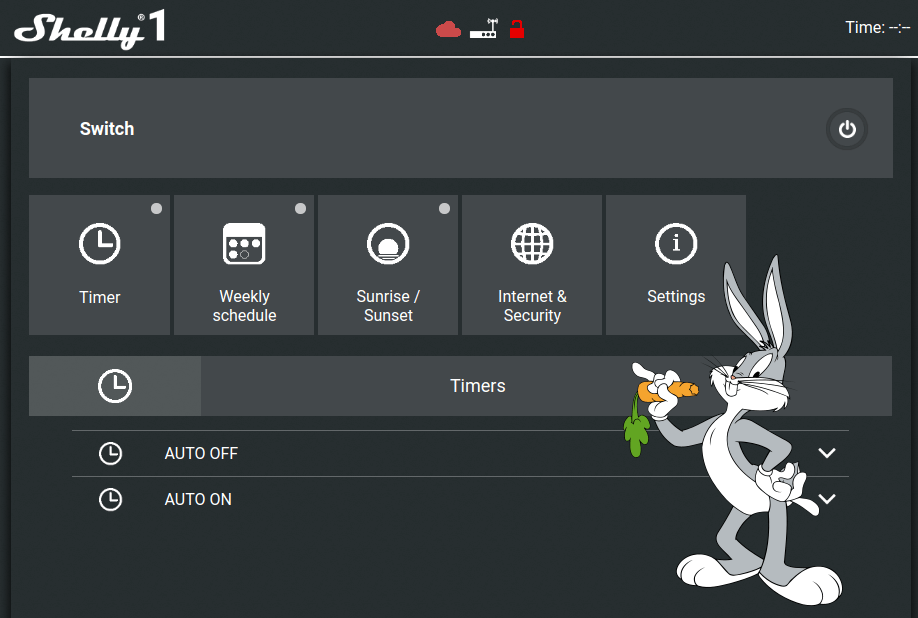

Shelly 1 – Einstellungen:

  • POWER ON DEFAULT MODE – Mit dieser Einstellung wird gesteuert, ob die Stromversorgung der angeschlossenen Verbraucher standardmäßig eingeschaltet / ausgeschaltet ist, wenn Spannung anliegt.
  • BUTTON TYPE – „Momentary“ am Shelly Eingang (SW) ist ein Taster angeschlossen, einmal drücken für EIN, erneut drücken für AUS. „Toggle Switch“ am Shelly Eingang (SW) ist ein Schalter angeschlossen EIN/AUS. „Edge Switch“ (Tastschalter), Shelly ändert seinen Zustand beim jedem Drücken. „Reverse Switch“ oder Umschalter. „Detached Switch“ Eingang SW ist außer Funktion. „Activation Switch“ Betrieb mit Bewegungsmelder ON/OFF.
  • FIRMWARE UPDATE – Internetanbindung erforderlich weil Shelly prüft in regelmäßigen Abständen ob neue Firmware vorrätig ist.
  • TIME ZONE AND GEO-LOCATION Internetzugang erforderlich und Shelly entdeckt automatisch Time Zone und Geo-Location.
  • FACTORY RESET – Werkseinstellung
  • DEVICE REBOOT – Neustart
  • DEVICE INFO – ID Nummer, wird benötigt beim Smart Home Anbindungen, z.B. FHEM.
  • Timer & Weekly Shedule – Timer und Wochenschaltplan sind selbsterklärend, die Funktionen nur mit Android / IOS App nutzbar.

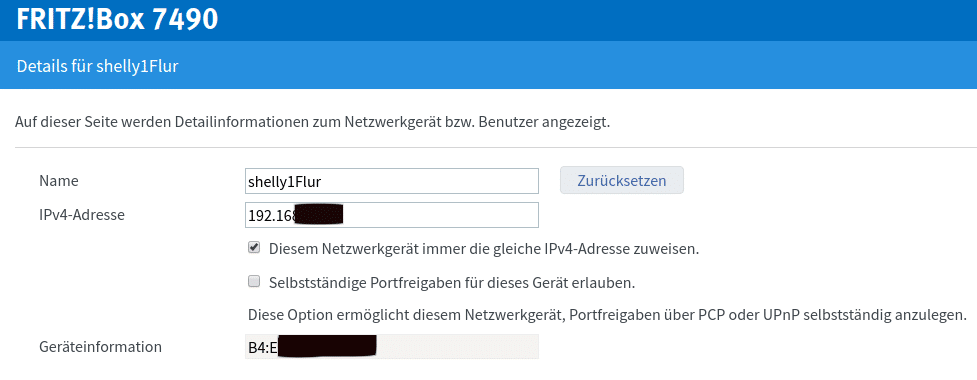

Wenn Sie Shelly 1 nur mit Android / IOS App betreiben, dann unter Menüpunkt Internet & Security > Cloud / Enable Cloud aktivieren. Registration ist erforderlich. WICHTIG: Um reibungslose Betrieb von Shelly zu gewährleisten, vergeben Sie Gerät (Router Einstellungen) eine Feste IP Adresse, siehe Bild unten.

Shelly 1 – FHEM Anbindung:

Entweder kann in FHEM einfach das MQTT Device genutzt werden, oder die zweite Möglichkeit läuft über die HTTP des Shelly. Dazu ist sicherzustellen, dass sich die Shelly IP Adresse nicht ändert. Im Router Einstellungen Shelly muss Feste IP Adresse bekommen, wie uns Bild oben zeigt.

# FHEM Anbindung per HTTP
define shellyFlur Shelly [shelly IP Adresse]
attr shellyFlur event-on-change-reading .*
attr shellyFlur icon light_ceiling
attr shellyFlur model shelly1
# FHEM Anbindung per MQTT
define shellyFlur MQTT_DEVICE
attr shellyFlur userattr subscribeReading_state
attr shellyFlur IODev myBroker
attr shellyFlur event-on-change-reading .*
attr shellyFlur icon light_ceiling
attr shellyFlur publishSet on off shellies/shelly1-[shelly1 ID]/relay/0/command
attr shellyFlur subscribeReading_state shellies/shelly1-[shelly1-ID]/relay/0

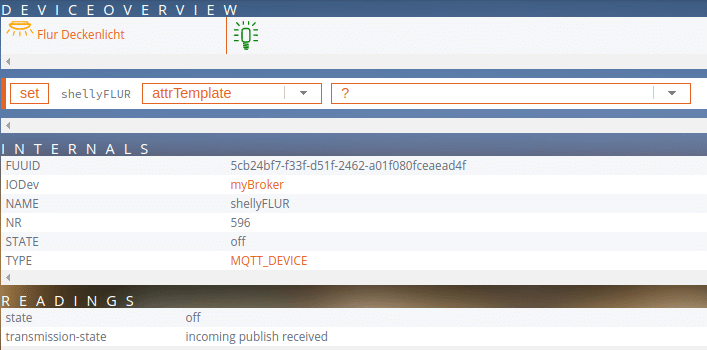

Shelly 1 – FHEM Integration Beispiel:

# Integration mit FHEM DOIF Funktion
define FlurLicht DOIF ([Flur_Magnetkontakt] eq "on" and [Tageslicht] eq "dunkel")(set shellyFLUR on-for-timer 180) DOELSE ()

Mehr Info über MQTT Einführung FHEMWiki. Schaltpläne für Shelly Integration in bestehende Elektroinstallation.

Unterputz-AbzweigdoseTipp: Sie haben keine Möglichkeit Shelly in Unterputz Schalterdose zu integrieren (z.B. Wechselschalter) weil keine Nullleiter vorhanden ist, dann verwenden Sie einfach Unterputz Abzweigdose in der Wand, da wo die alle Leitungen zusammen laufen. Dort sind Nullleiter, bzw. Wechselschalter Adern vorhanden und bietet sich auch ausreichenden Platz für Shelly an.

Empfehlung:

Shelly 2.5 Dual WLAN Schalter mit Messfunktion

Shelly 2.5 Dual WLAN Schalter mit Messfunktion
  • Kompatibel mit Android ab 4.1 und höher oder ab iOS 9 und höher
  • Bis zu 10 A schaltbar pro Kanal
